Ausbau des Motors aus dem Rahmen

(ohne Demontage der Verkleidung)
  1. Batterie, Zündkabel, Lichtmaschinenkabel, Leerlaufkontaktkabel, Gas- und Kupplungsbowdenzug, Kraftstoffzufuhr sowie Tachoantrieb abklemmen.
  2. Verkapselung der sekundären Kette sowie Kette ausbauen.
  3. Batteriekasten, Kupplungsausrückvorrichtung und Ansatz der Kettenverkapselung vom Motor abnehmen.
  4. Mit dem Schlüssel "S-10" Auspuffrohrmuttern abschrauben und die Auspuffrohre nach unten drehen.
  5. Alle sechs Motorbefestigungsschrauben ausschrauben (zuerst vordere Schrauben).
  6. Motor in Richtung nach links herausschieben.
Ausbau
Ausbau des Motors

Loesen
Lösen der Auspuffrohrmuttern

Motor

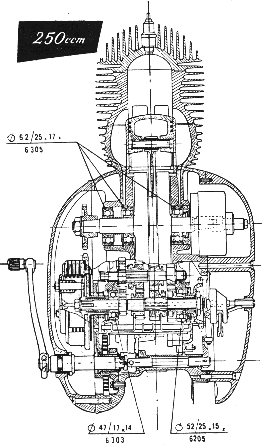

Motor JAWA 250 (im Schnitt)

Motor

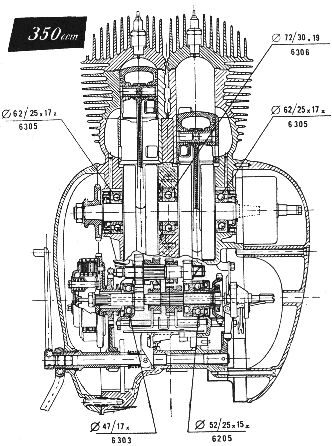

Motor JAWA 350 (im Schnitt)
